Sistema de Segurança

Os elevadores MGFER são equipados com um sistema de segurança para casos de desgaste excessivo da porca de trabalho (Destacada em vermelho) pelo tempo de uso, onde então a porca de segurança (Destacada em Verde), que até então não tem sofrido nenhum esforço, entra em ação. Toda vez que o sistema de elevação desce até o fim de curso inferior a porca de segurança sai da rosca do fuso que a tracionaria caso esteja esta atuando. Ou seja, a porca de segurança estando em atuação, somente vai funcionar até a primeira descida, e a partir daí o equipamento não funcionará mais sem que haja uma manutenção corretiva. Porém cuidado, dependendo do motivo que causou o dano na porca de trabalho, a porca de segurança também pode ser danificada. A exemplo citamos ligações elétricas invertidas, calços sob os braços, remoção ou uso inadequado dos fins de cursos. Consulte sempre o manual para uso correto do equipamento.

Análise de resistência dos braços

A garantia de resistência dos  braços de sustentação de veículos nos elevadores é primordial para a segurança do usuário e usabilidade. Para isso, dimensionamos adequadamente nossos produtos. Abaixo temos exemplos da análise MEF feita individualmente nos componentes dos modelos de nossos elevadores.

Se desejar mais informação, não deixe de entrar em contato conosco.

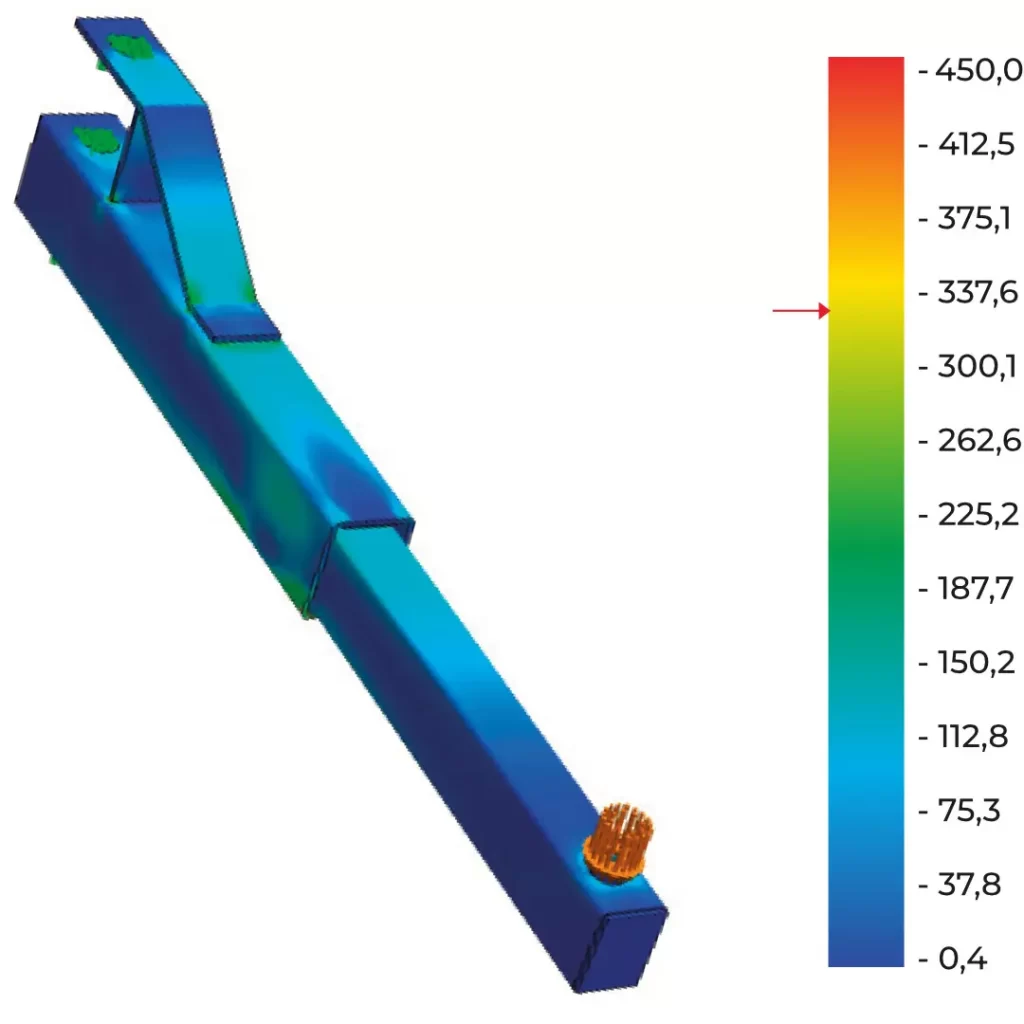

MGF-2600

Limite e escoamento: 351,6
Carga: 780 Kgf (FS = 1,2)

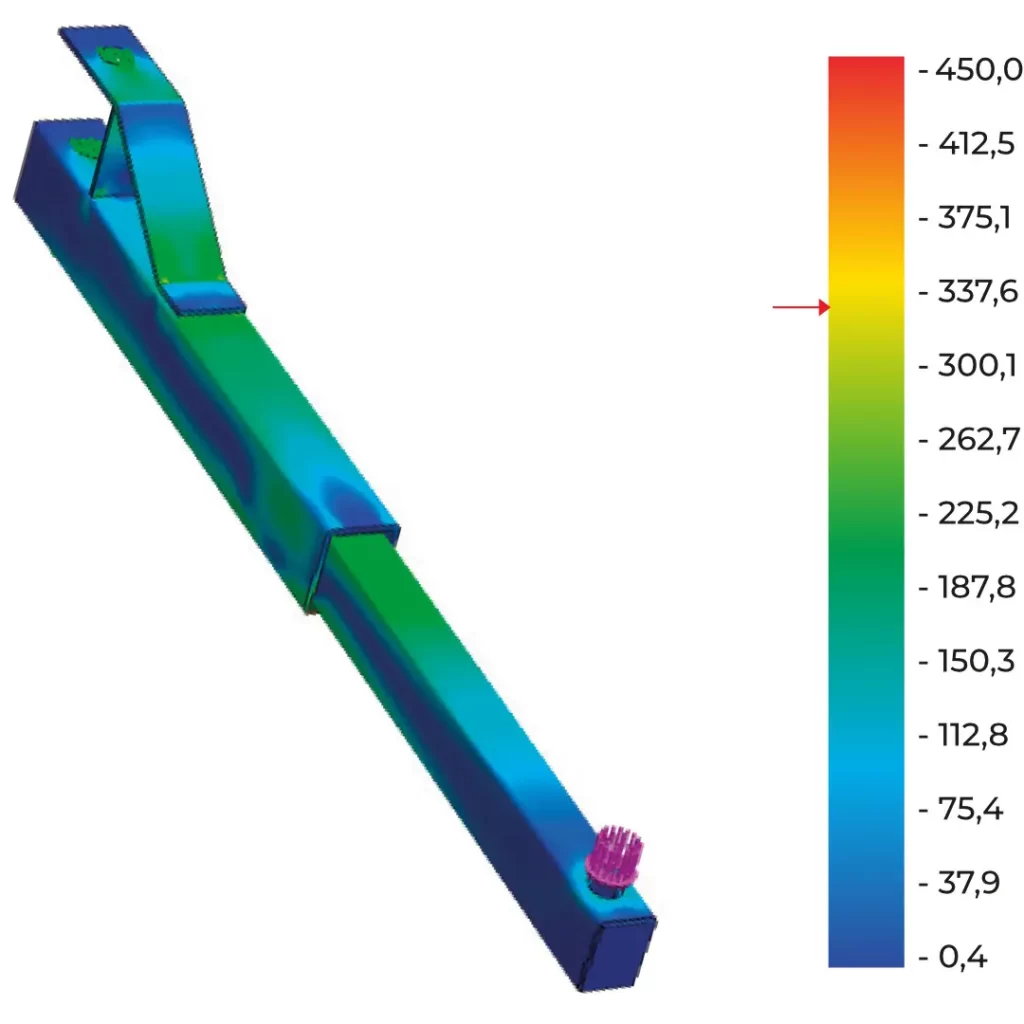

MGF-4100

Limite e escoamento: 351,6
Carga: 1230 Kgf (FS = 1,2)

Análise de resistência das colunas

Trabalhamos com colunas inteiramente dobradas, com um total de oito dobras que oferecem completo enrijecimento e resistência. Sua área de seção traz robustez a todo o conjunto.

Elevador MGF 2600

Propriedades de seção perfil da coluna

Área = 2780.51 mm2

Centroide relativo à origem do sistema de coordenadas de saída (mm)

  • X = 0.00 Y = 84.04 Z = 2300.00

Momentos de inércia da área, no centroide (mm4)

  • Lxx = 13302639.82 Lxy = 0.00 Lxz = 0.00
  • Lyx = 0.00 Lyy = 16960305.03 Lyz = 0.00
  • Lzx = 0.00 Lzy = 0.00 Lzz = 30262944.86

Momento polar de inércia da área, no centroide = 30262944.86 mm4

Ângulo entre os eixos principais e os eixos da peça = 0.00 graus

Momentos principais de inércia da área, no centroide: (mm4)

  • lx = 13302639.82
  • ly = 16960305.03

Momentos de inércia da área, no centroide (mm4)

  • Lxx = 14741846135.86 Lxy = 0.00 Lxz = 0.00
  • Lyx = 0.00 Lyy = 14725865920.05 Lyz = 537449289.08
  • Lzx = 0.00 Lzy = 537449289.08 Lzz = 49900825.87

Elevador MGF 4100

Propriedades de seção perfil da coluna

Área = 2780.51 mm2

Centroide relativo à origem do sistema de coordenadas de saída (mm)

  • X = 0.00 Y = 84.04 Z = 2300.00

Momentos de inércia da área, no centroide (mm4)

  • Lxx = 13302639.82 Lxy = 0.00 Lxz = 0.00
  • Lyx = 0.00 Lyy = 16960305.03 Lyz = 0.00
  • Lzx = 0.00 Lzy = 0.00 Lzz = 30262944.86

Momento polar de inércia da área, no centroide = 30262944.86 mm4

Ângulo entre os eixos principais e os eixos da peça = 0.00 graus

Momentos principais de inércia da área, no centroide: (mm4)

  • lx = 13302639.82
  • ly = 16960305.03

Momentos de inércia da área, no centroide (mm4)

  • Lxx = 14741846135.86 Lxy = 0.00 Lxz = 0.00
  • Lyx = 0.00 Lyy = 14725865920.05 Lyz = 537449289.08
  • Lzx = 0.00 Lzy = 537449289.08 Lzz = 49900825.87

Cálculo de resistência: rosca da porca de trabalho e do fuso

Para garantir a segurança e eficiência de nossos elevadores, nosso departamento de engenharia, cuidadosamente dimensionou as porcas de trabalho e o fuso (rosca sem fim) que elevam todo o conjunto e por consequência os veículos.

Abaixo apresentamos os resultados dos cálculos de uma forma resumida. Caso deseje, não deixe de entrar em contato para maiores informações.

Elevadores Modelo 2600 Kgf de capacidade de carga

Dados Considerados:

F = 1300 Kgf ou 12753N (Dividido entre duas porcas)
nc = 1,4 (Considerando majoração inicial na fórmula)
P = 6,35mm (4 Fios p/ Pol.)
dmf = 28mm
dmp = 35mm

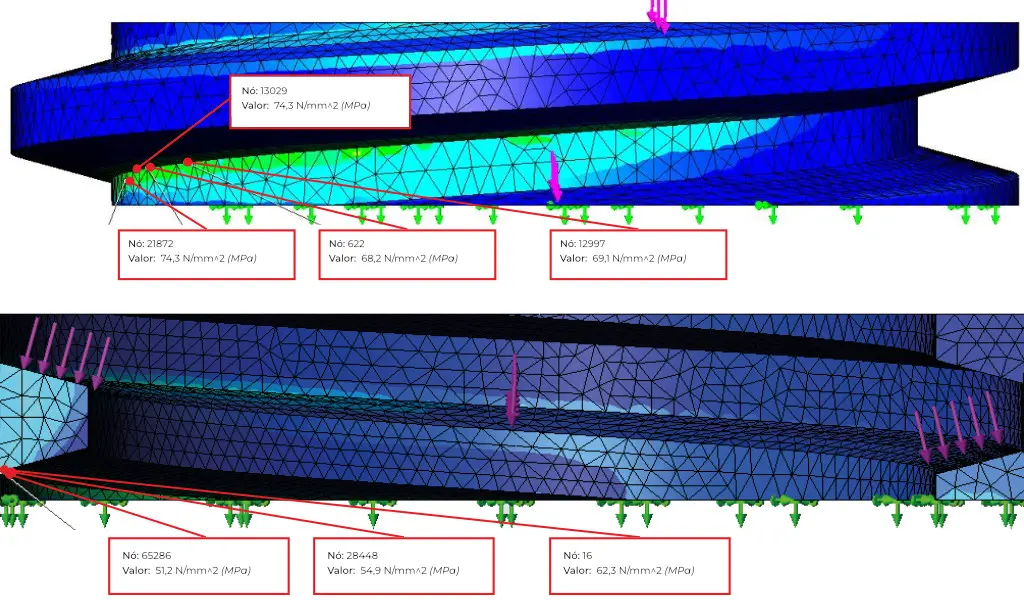

Ao lado faz-se utilização do método de elementos finitos, a fim de comprovar valores obtidos em cálculo. Aplicou-se a mesma carga 0,38F com coeficiente de segurança de 1,4 em um único fio de rosca tanto da porca, quanto do fuso.

Elevadores Modelo 4100 Kgf de capacidade de carga

Dados Considerados:

F = 2050 Kgf ou 20110N (Dividido entre duas porcas)
nc = 1,2 (Considerando majoração inicial na fórmula)
P = 6,35mm (4 Fios p/ Pol.)
dmf = 35mm
dmp = 43mm

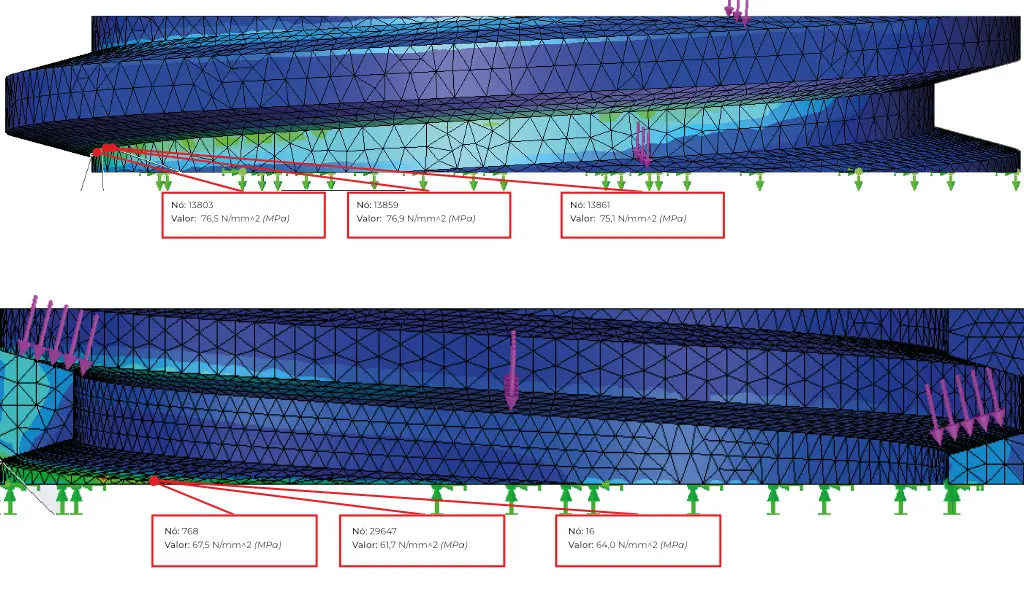

Ao lado faz-se utilização do método de elementos finitos, afim de comprovar valores obtidos em cálculo. Aplicou-se a mesma carga 0,38F com coeficiente de segurança de 1,4 em um único fio de rosca tanto da porca, quanto do fuso.
